小編發現近來好多朋友在咨詢滌綸面料，今天我們將詳細地講解在面料中常用的不同形態的滌綸長絲。

　　一、滌綸分類

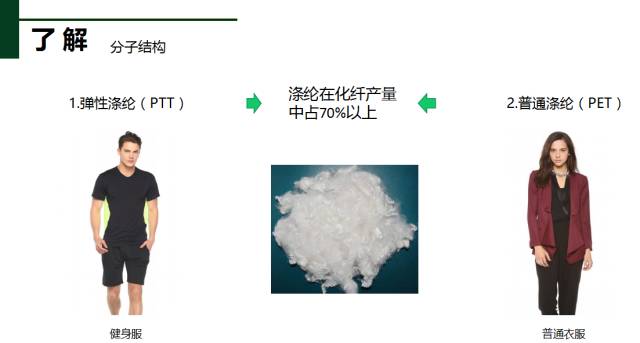

　　1  PTT & PET

　　按分子結構分，我們現在常用的滌綸有2種，一種是彈力滌綸PTT，一種是普通滌綸PET。

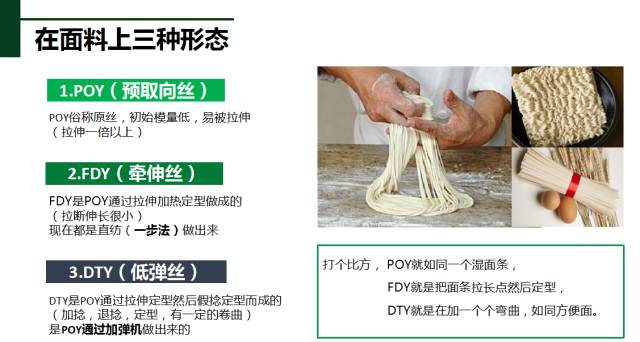

　　2  DTY & FDY&POY

　　按在面料上的狀態分，滌綸常用的有3種狀態。

　　第一種，輕輕拉過后，感覺有一點點彈力，單纖維放大后看上去，感覺如同方便面一樣。

　　第二種，拉過后，直挺挺的，感覺就如同筒面一樣。

　　第三種，我們拉拉看，感覺就如同剛剛做出來的面條，用一點點力一拉就伸長，初始模量很小。

　　這3根絲分別是什么絲呢?如方便面一樣的就叫滌綸加彈絲DTY，干面就叫長絲FDY，那根如濕面的，一拉就拉長的，通常我們叫原絲也就是POY。

　　FDY是POY通過拉伸定型來得，DTY是POY通過拉伸加彈定型來得。當然現在FDY都是直紡，但DTY一般都是POY通過加彈機做出來的。

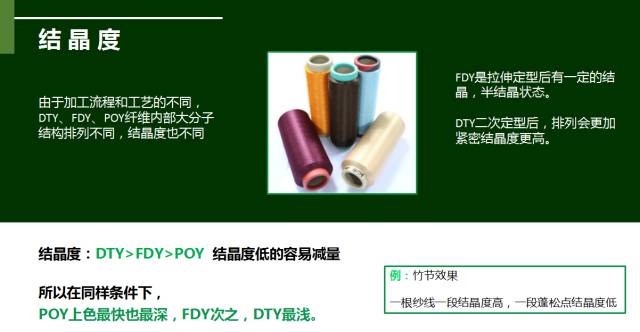

　　由于加工流程和工藝的不同，DTY、FDY、POY的纖維內部大分子結構排列是不同的，結晶度也完全不同，DTY二次加熱，結晶度最高，POY最低。染色的時候，結晶度高的上色就難。所以如果在同一塊面料中，同時有DTY、FDY、POY的話，POY顏色最深，DTY最淺。這個對以后開發面料時候應該考慮的一個因素。

　　二、滌綸色絲

　　概念

　　滌綸色絲，凡在化學纖維生產過程中，加入染料、顏料或熒光劑等進行著色的長絲，稱為有色長絲。

　　黑滌綸絲我們已經很常用了，但其他的色絲我們用的還不多，未來色絲用量將會越來越大。一方面從色牢度上來說，色絲牢度較好，另一方面就環保來說，同樣1頓面料，色絲用的水、能源都是最少的。

　　在過去因為信息流通的成本非常高，在未來物聯網實現后，信息將會無縫鏈接，那個時候從纖維到用戶之間的一切障礙都會被打通，在源頭給紡織品上色就成為必然。

　　有光、半光、全消光

　　消光絲，滌綸如果不加東西，一般是生產出來會有較強的光澤，很多紡織品并不要求具有強光，所以要進行去光處理。

　　我們通常用的滌綸都是半光的，是在紡絲液中加入一定的消光劑，破壞纖維表面，使纖維表面產生對光線的不規律反射。

　　全消光和半光的區別就是在加TIO2量的多少，0.3%的就是半光，全消光看起來就如同白紙一樣的光澤。因為全消光纖維中加入了很多其他的東西，所以全消光滌綸絲會比普通的滌綸絲綿一點。

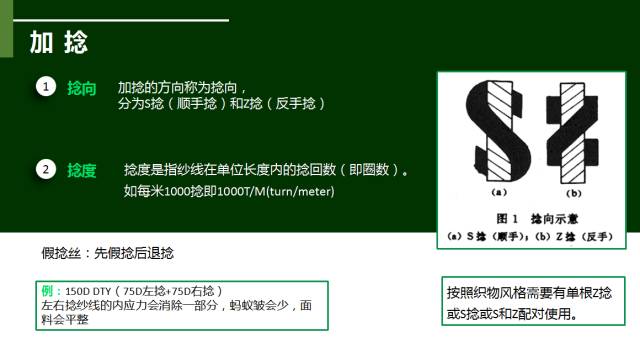

　　加 捻

　　加捻是長絲最重要的改變風格的手段，通過給滌綸長絲加捻讓絲表面產生一定角度的漫反射，增加紗線強度和剛性，增加面料干爽的感覺。描述一根紗線加捻有2個參數，一個是捻向，一個是捻度，捻向用S/Z來表示，捻度用1000捻/米來表示。

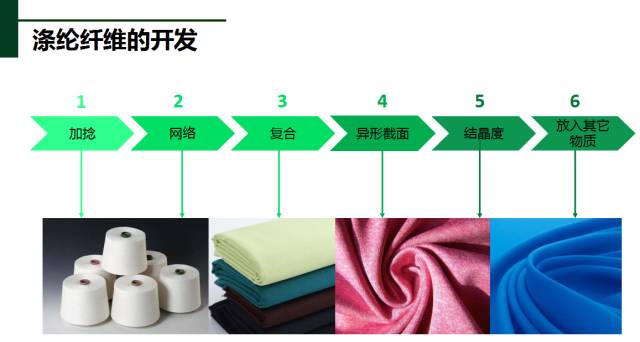

　　產品開發

　　滌綸紗線，通常會有以下幾種開發方式：

　　1、加捻

　　捻度和捻向可以做出一些風格不同的面料。

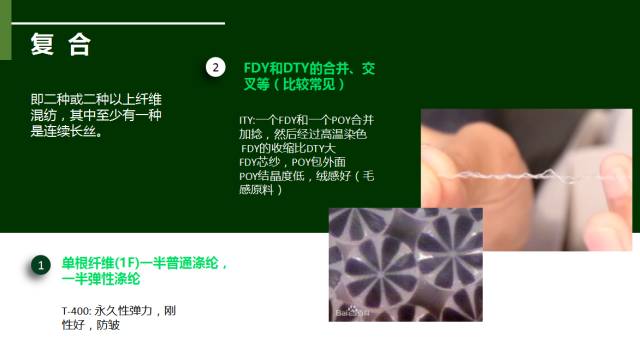

　　2、復合和網絡(包括空氣變形)

　　把幾種不同特性的滌綸纖維復合或者網絡。比如用一根PTT纖維與一根PET纖維一起加彈出來后做成面料有毛的效果，利用不勻網絡點可以開發出竹節的風格。比如我們現在市場上有一叫復合絲雪紡，復合絲四面彈的，他們是利用FDY+POY加捻后織造成的面料，在高溫染色的時候，FDY收縮的多，POY收縮的少，成品面料FDY就在中間，POY在面料的表面，前面已經講過了，POY的結晶度很低，也就意味著他更綿。

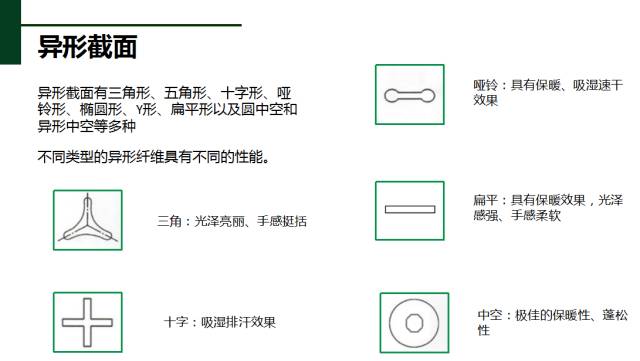

　　3、異形截面

　　4、結晶度

　　結晶度的高低用來開發產品，例如白紋絲的開發。還能用于發現面料僵絲。

　　5、超細纖維和單孔纖維

　　用一些簡單的辦法，我們可以做出無數的滌綸組合，可是真能被接受的，大量利用的產品還是不多，但作為一個紡織行業的從業者，我們在看到一塊面料的時候，能夠看出不同這個能力很重要。

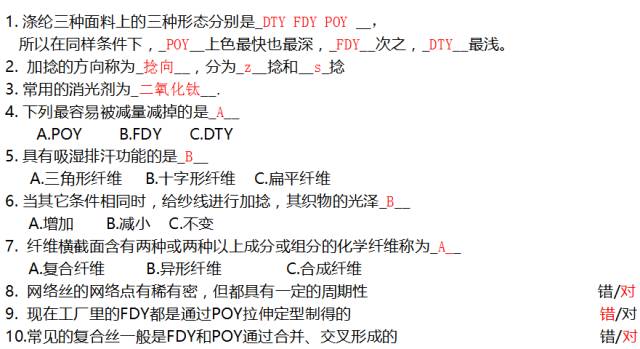

       滌綸面料基礎測試題：

本文標題和鏈接 網布廠家為你解讀滌綸基礎知識：http://www.yqxtdz.cn/wdbaike/283.html轉載時請注明出處及本鏈接!
